多媒体会议系统

多媒体会议系统介绍：

现代会议系统即智能多媒体中控会议系统。几只麦克风两只喇叭就能开一场大会，这是几十年以来一直延用会议模式。而在人类的交流过程中，有效性的信息55%－60%依赖于视觉效果，33%－3 8%依赖于声音，只有7%依赖于内容，所以单单是一个声音的表现远远不能满足现代会议的要求。现代会议要的是简洁明快的表达自己的意思，生动清晰的展示自己的产品，还要易于控制多变的现场环境等。用专业化的词语同样阐述以上的内容就是，我们需要高质量的音频信号，高清晰的视频动态画面及图像、实物资料，准确无误的数据表达及一套实用高效的控制系统，以方便实现所有操作。这时的会议系统不但进入了有序的组织状态，而且同时也保证了会议的高效进行，这样的会议解决方案无疑是世界上最具有现实意义的会议组织工具，我们将其命名为第三代会议系统，也称为智能会议系统。

一、多媒体会议系统工程技术方案说明
1.1 设计依据
1.2 项目概述
1.3 项目分析

二、多媒体会议系统功能需求
2.1 各会议室功能要求：
2.2 《多功能厅》功能要求：
       ① 扩声系统
       ② 会议讨论系统
       ③ 视频系统
       ④ 中控系统
       ⑤ 远程视频会议系统
2.3 《培训室》功能要求：
       ① 扩声系统
       ② 演讲发言系统
       ③ 视频系统
       ④ 中控系统
       ⑤ 远程视频会议系统
       ⑥ 录播系统

一、多媒体会议系统工程技术方案说明
1.1 设计依据
音视频系统的设计、制造、施工、检验与验收应符合中华人民共和国现行的有关国家标准或行业标准。具体的标准编号及名称如下所列：
本系统的工程设计符合国家规定的相关设计标准，主要包括：
《厅堂扩声系统设计规范》GB5037-2006
《厅堂扩声特性测量方法》GB/T 4959-1995
《工业企业通信设计规范》GBJ42-81
《工业企业通信接地设计规范》GBJ115-87
《建筑与建筑群综合布线工程系统设计规范》GB/T 50311-2000
《民用建筑电气设计规范》GJG/T16-92
《智能建筑设计标准》GB/T50314-2006
《广播节目声音质量主观评价方法和技术指标要求》GB/T 16463-1996；
《声系统设备互联的优选配接值》GB/T 14197-95；
《视听系统设备互连用连接器的应用》GB/T 15644-95；
《城市区域环境噪声标准》GB 3096-93；
其它相关行业标准、业主的要求及提供的相关图纸资料等依据。
以上规范应采用现行版本。除以上所列标准外，凡与本项目有关的国家、地方工程技术规范标准都需遵守。

1.2 项目概述
现代化的会议系统应集视频会议、大屏幕显示、音频扩声、多媒体管理、录播等各系统集成于一体的多功能系统，是满足日常会议讨论、演讲、学术报告、多媒体演示以及多功能应用的重要应用系统。
某工程项目多媒体会议系统的建设应遵循“数字网络化、智能化、统一管理化、积极兼容、安全可靠、先进实用、统筹规划、分步实施”的总原则。系统使用的技术具有前瞻性，系统考虑须具有良好的升级、扩展能力，设备选型符合系统整体功能的要求，符合当前智能化趋势，技术适当超前，确保数年内仍具有一定的先进性。
1.3 项目分析
此次某工程项目多媒体会议系统，它包括以下几个部分：
1、多功能厅（1间）；
2、培训教室（1间）；

二、多媒体会议系统功能需求
2.1 各会议室功能要求：
多媒体会议系统通过投影幕显示、高清录播、会议讨论系统、音视频设备、计算机网络、视频会议等系统的合理配置，将音视频系统、大屏幕和摄像机等设备有机地集成，以满足现代化多功能音视频系统的要求。

2.2 《多功能厅》功能要求：
 多功能厅包含的子系统有：扩声系统、会议讨论系统、视频系统、中控系统、远程视频会议系统
扩声系统
按照GB/T50371-2006《厅堂扩声系统设计规范》会议类扩声系统声学特性一级指标设计。会议类扩声系统声学特性一级指标如下：

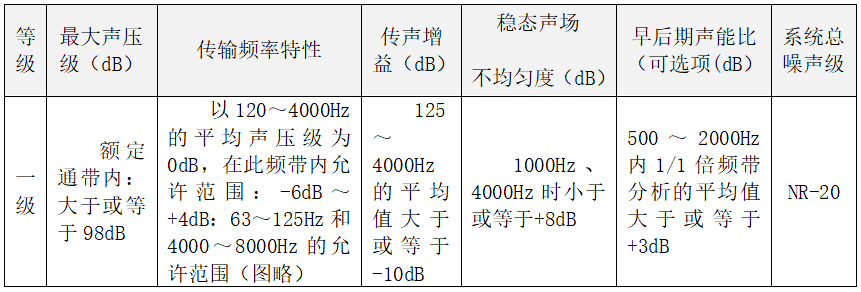

会议类扩声系统声学特性一级指标

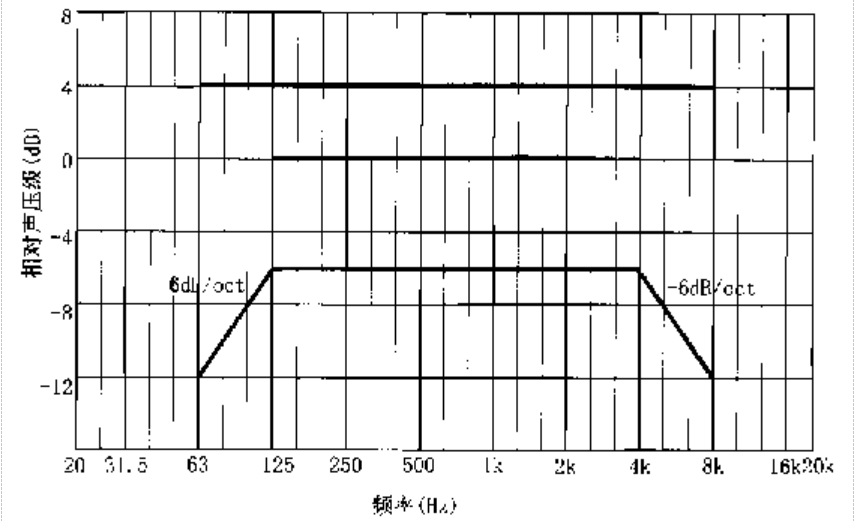

会议类扩声一级传输频率特性范围

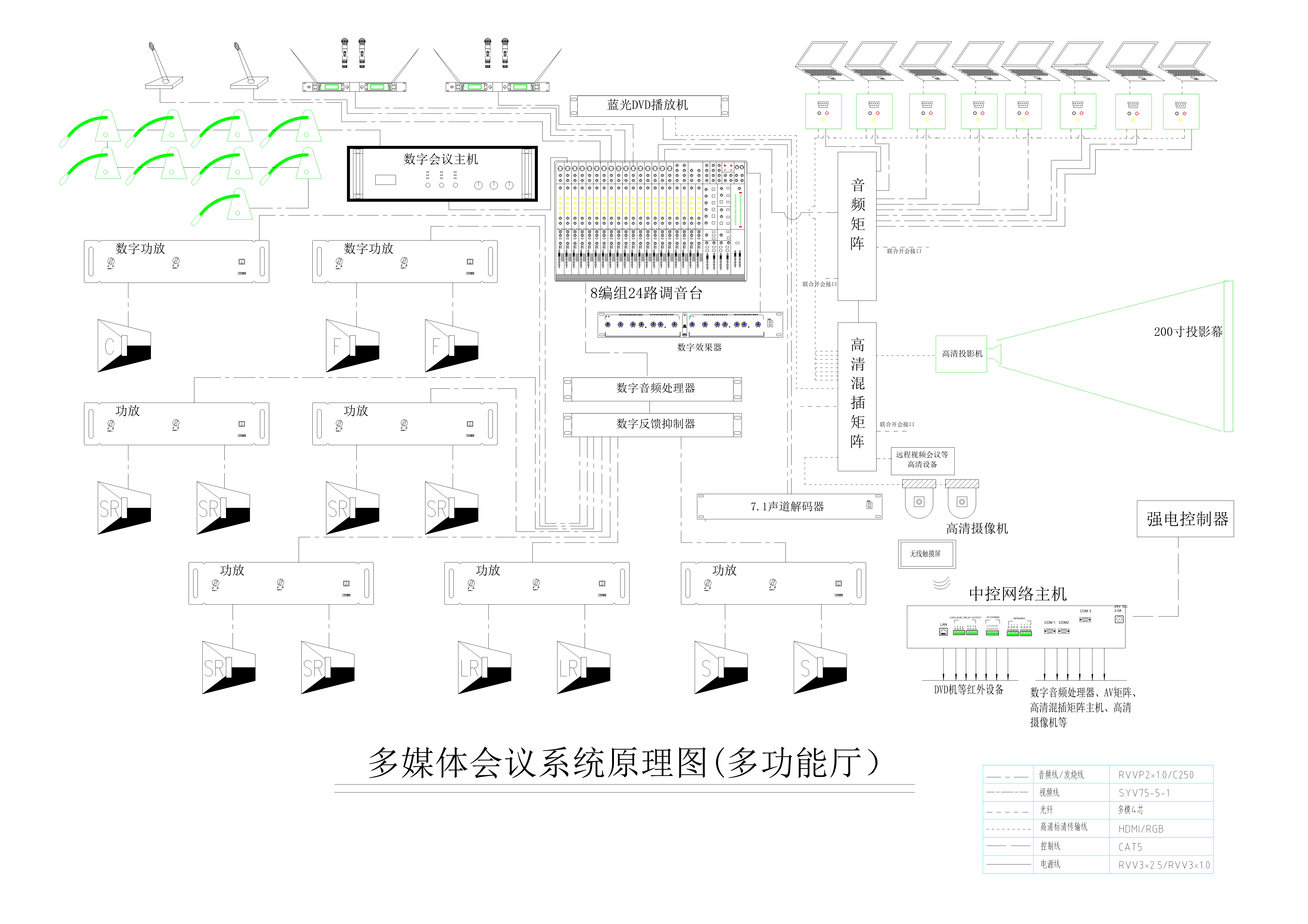

多功能厅设有：

左右主扩扬声器、中置扬声器、补声扬声器（环绕）、超低扬声器、返送扬声器，分别安装在多功能厅的周围，通过设定各个音箱的参数，来设定会议室内前后的声场的强弱，以满足整个会场的声像定位，达到会场声音的统一。

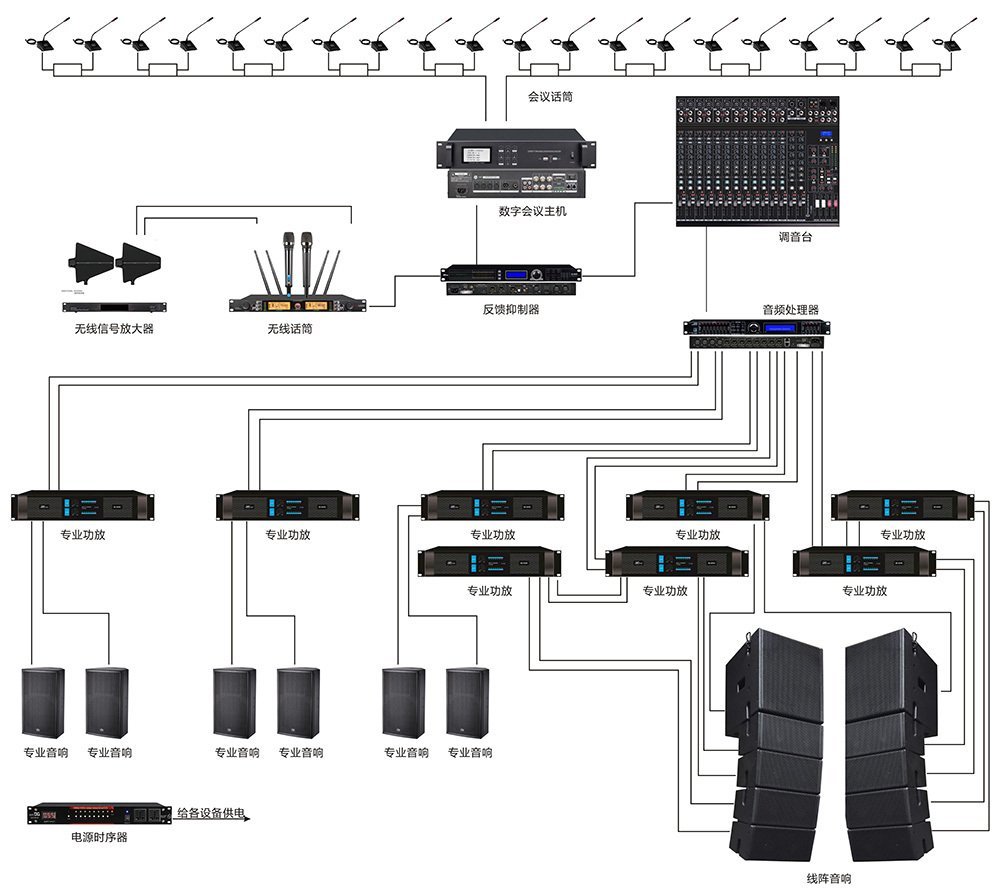

多功能厅的音响系统采用了1套扩声系统，系统主要设备包括了2台数字音频处理器；1台调音台；2只左右主扩扬声器、1只中置扬声器、6只补声扬声器（环绕）、2只超低扬声器、2只返送扬声器；7台功放。从而保证声音的清晰，无杂音无噪音的声音环境。

会议讨论系统

系统采用数字会议音频媒体控制主机和主席及代表单元，支持讨论、视像跟踪，可通过软件进行投票、表决等会议控制。

会议主机内置DSP数字音频处理声学算法，包括ABC自动增益控制、AFC自动反馈抑制、AEC自动回声消除，将有效的将拾音语言进行处理，达到良好的语言扩声。
系统主要设备配置1台Dante数字会议主机，1台会议系统主席单元，9台会议系统代表单元。考虑到流动发言需求，配置了2套手持式无线麦克风。

视频系统

会议显示系统采用大屏幕投影显示系统与会议相关的图像、图形、图片、文字及PPT等信息。显示系统可以支持高清数字信号、复合视频信号、分量视频信号、各种分辨率的HDMI、VGA信号，同时也支持数字电视的播放格式等。会议显示系统需支持智能控制系统进行本地的集中控制。

由于多功能厅需要满足多人参会，此次选用200寸投影幕，投影幕宽4.42米，高2.49米，比例为16：9,支持网络输入、RGB、VGA、DVI等多种图像信号输入功能，投影机安装方式为正投。（投影幕根据装修效果进行安装，安装盒可以安装在天花上）

采用5500流明以上工程投影机，显示高清分辨率为1920*1080。

根据会场高清视频信号源数量，需要配置1台32进*32出高清矩阵。所有接口采用VGA/HDMI高清接口，视频信号源进入矩阵切换，切换的时候没有闪烁和雪花、平稳过渡，实现无缝切换功能。

中控系统

随着科技的不断进步，广大用户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心提出了越来越高的要求；各种先进的音视频设备、电子设备等被许多高要求的客户所采用，以期达到理想的效果。但是随着设备数量的增加，遥控器会越来越多，控制方法也会越来越多，叫人无所适从；同时对于环境的控制，很难根据需要及时改变以达到理想的效果。

全自动智能化设备中央集成控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制。可通过一个带视频监视的触摸屏控制厅内所有电子器材，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，而且可以控制投影机的开关、信号的切换，还有屏幕的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器。

中控系统的组成主要包括：中控主机、无线触摸屏、系统编程软件等。

本项目中，共设计配置1台中央控制主机；1台无线触摸屏； 8根红外线发射棒；1套控制系统及界面设计软件。

远程视频会议系统

视频会议终端系统的建设主要是与各会场进行视频会议系统互联互通，通过视频会议的召开，无须亲临会场。主要是让参加视频会议的每一个人都仿佛坐在同一个会议室内、同一个会议桌前进行面对面的交流，还可以让与会者在开会的同时方便地处理相关业务的交流及其他日常工作，而不会陷在文山会海中。

高清视频会议系统建成以后，可以实现视频会议系统提供的业务，包括行政会议，指挥调度会议、协商会议、技术讨论、技术培训等等。该系统会议模式丰富，功能强大，运行管理简单方便，并且提供强大的扩展能力。

安装1套视频会议系统，实现与其他会场进行视频会议系统互联互通。

2.3《培训室》功能要求：
培训室包含的子系统有：扩声系统、演讲发言系统、视频系统、中控系统、远程视频会议系统、录播系统

扩声系统
按照GB/T50371-2006《厅堂扩声系统设计规范》会议类扩声系统声学特性一级指标设计。会议类扩声系统声学特性一级指标如下：

会议类扩声系统声学特性一级指标

会议类扩声一级传输频率特性范围

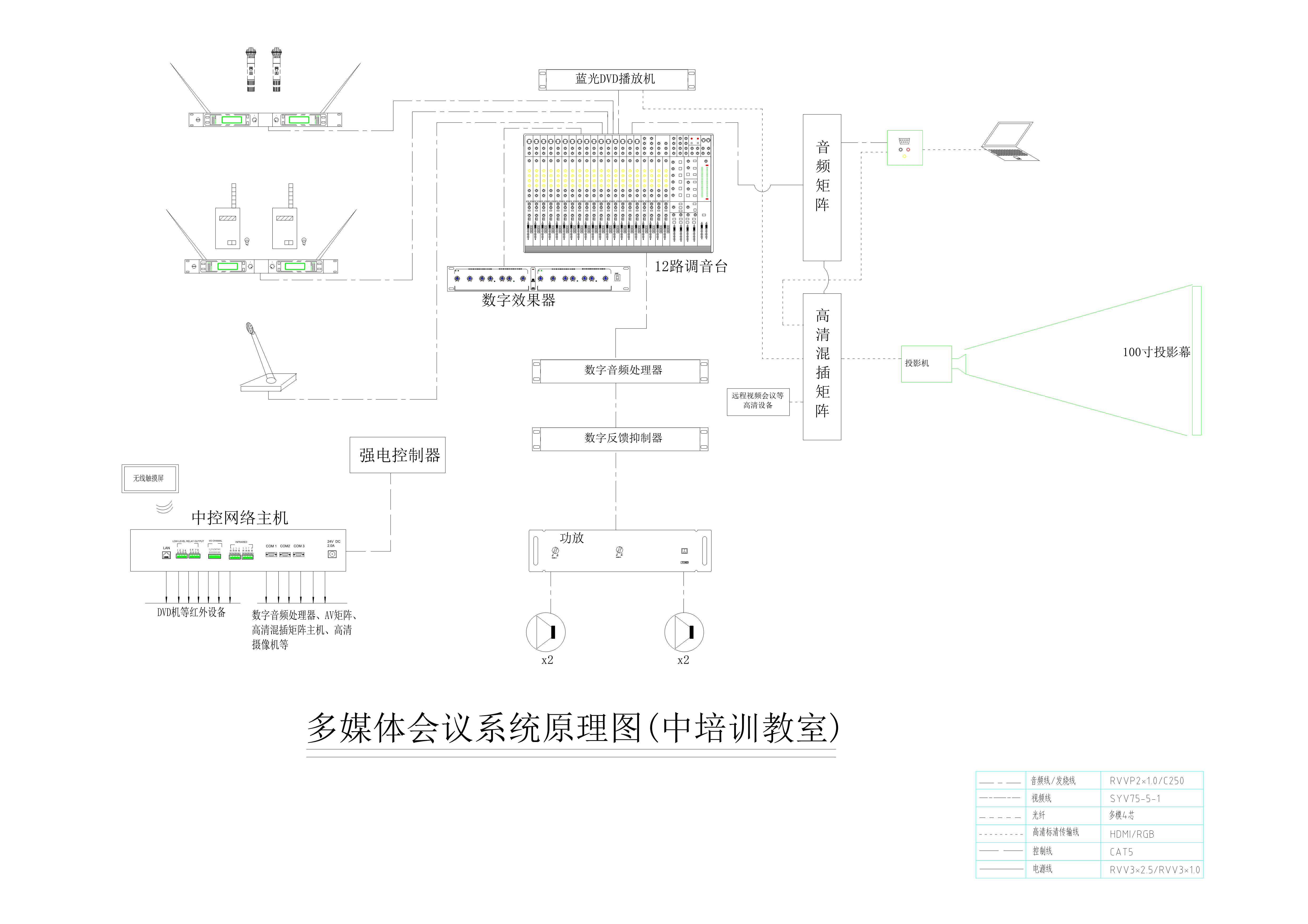

培训室设：

2只左右主扩扬声器，6只高保真吸顶扬声器，分别安装在培训室的讲台上方，及培训室天花吊顶，通过设定各个音箱的参数，来设定会议室内前后的声场的强弱，以满足整个会场的声像定位，达到会场声音的统一。

培训室的音响系统采用了1套扩声系统，系统主要设备包括了1台数字音频处理器；1台调音台；2只左右主扩扬声器、6只高保真吸顶扬声器；2台功放。从而保证声音的清晰，无杂音无噪音的声音环境。

演讲发言系统

主要用途为召开培训、演讲会、报告会为主，为了方便使用人员的演讲，则本次系统主要设备配置了1套手持式无线麦克风；1套头戴式无线麦克风；一台有线会议麦克风。

视频系统

会议显示系统采用大屏幕投影显示系统与会议相关的图像、图形、图片、文字及PPT等信息。显示系统可以支持高清数字信号、复合视频信号、分量视频信号、各种分辨率的HDMI、VGA信号，同时也支持数字电视的播放格式等。会议显示系统需支持智能控制系统进行本地的集中控制。

此次选用120寸投影幕，投影幕宽2.66米，高1.5米，比例为16：9,支持网络输入、RGB、VGA、DVI等多种图像信号输入功能，投影机安装方式为正投。（投影幕根据装修效果进行安装，安装盒可以安装在天花上）
采用3500流明以上工程投影机，显示高清分辨率为1920*1080。

根据会场高清视频信号源数量，需要配置1台16进*16出高清矩阵。所有接口采用VGA/HDMI高清接口，视频信号源进入矩阵切换，切换的时候没有闪烁和雪花、平稳过渡，实现无缝切换功能。

中控系统

随着科技的不断进步，广大用户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心提出了越来越高的要求；各种先进的音视频设备、电子设备等被许多高要求的客户所采用，以期达到理想的效果。但是随着设备数量的增加，遥控器会越来越多，控制方法也会越来越多，叫人无所适从；同时对于环境的控制，很难根据需要及时改变以达到理想的效果。

全自动智能化设备中央集成控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制。可通过一个带视频监视的触摸屏控制厅内所有电子器材，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，而且可以控制投影机的开关、信号的切换，还有屏幕的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器。

中控系统的组成主要包括：中控主机、无线触摸屏、系统编程软件等。

本项目中，共设计配置1台中央控制主机；1台无线触摸屏； 8根红外线发射棒；1套控制系统及界面设计软件。

远程视频会议系统

视频会议终端系统的建设主要是与各会场进行视频会议系统互联互通，通过视频会议的召开，无须亲临会场。主要是让参加视频会议的每一个人都仿佛坐在同一个会议室内、同一个会议桌前进行面对面的交流，还可以让与会者在开会的同时方便地处理相关业务的交流及其他日常工作，而不会陷在文山会海中。

高清视频会议系统建成以后，可以实现视频会议系统提供的业务，包括行政会议，指挥调度会议、协商会议、技术讨论、技术培训等等。该系统会议模式丰富，功能强大，运行管理简单方便，并且提供强大的扩展能力。

安装1套视频会议系统，实现与其他会场进行视频会议系统互联互通。

录播系统

录播系统实现了对会议中主持人或主讲人表情、语言、肢体动作以及其板书、电子课件、多媒体设备；与会人员或学生倾听、回答、交流全方位各因素进行实时同步录制，并在此基础上实现会议或教学现场的直播和点播的功能。系统采取分—总—分的模式，即，将上述各要素按音频、视频以及VGA信号分类采集，通过会议室录播系统综合到一个单独的、主流的流媒体视频文件中，再根据用户安全及保护要求，分开提供多级权限，根据各个级别权限的不同使到能收看到的资料也相应不同，以此完善用户的权限管理。

采用一台录播主机，将高清视频和音频进行同步录制，满足用户对课程的存档需求。
