集团公司会议室智能音视频系统设计方案

目录

集团公司会议室智能音视频系统设计方案

一、前言

二、系统概述

  2.1、总体设计思想

  2.2、系统设计功能

  2.2.1、大会议室（1间）－245平方米

  2.2.2、中会议室（1间）－100平方米

  2.2.3、小会议室（2间）－48平方米

  2.2.4、董事会议室（1间）－35平方米

  2.3、系统设计技术标准及规范

  2.4、系统设计原则

  2.5、系统设备选型原则


五、系统设备清单及设计图

 5.1、大会议室（150人）

  5.1.1、大会议室设备清单

  5.1.2、大会议室CAD系统设计图

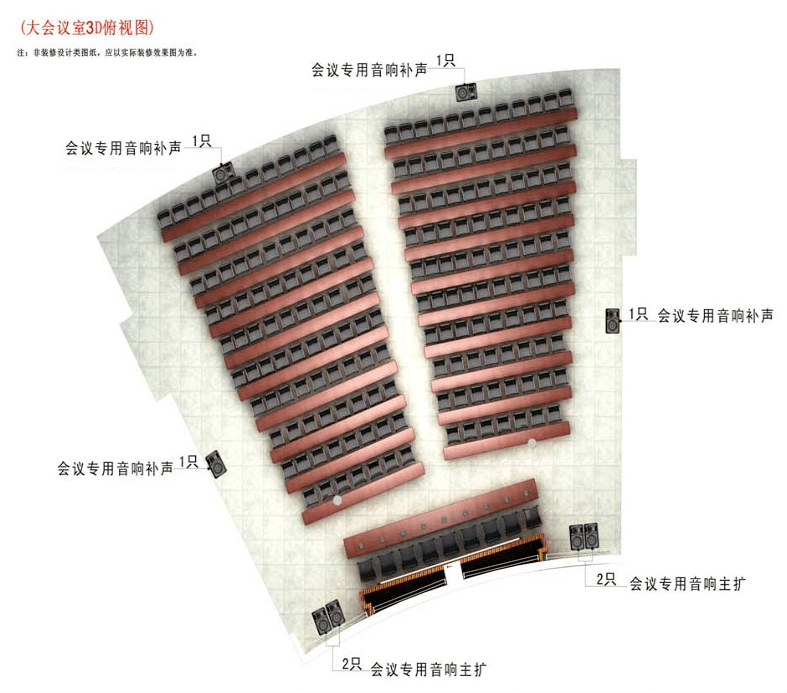

  5.1.3、大会议室3D效果图

  5.1.4、大会议室实物连接图

 5.2、小会议室（36人） 37

  5.2.1、小会议室设备清单 37

  5.2.2、小会议室CAD系统设计图 41

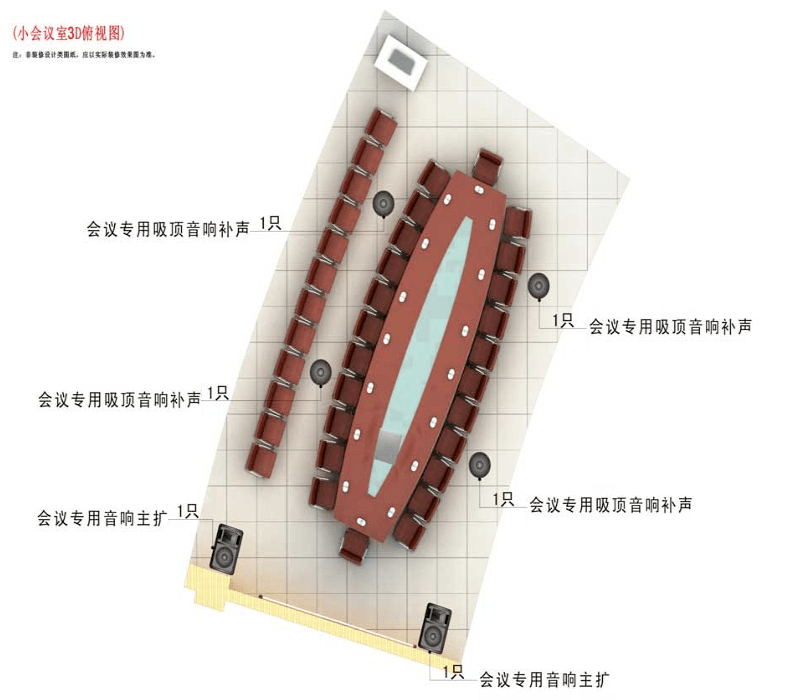

  5.2.3、小会议室3D效果图 47


六、电源电力系统要求


集团公司会议室智能音视频系统设计方案
一、前言

集团公司会议室多媒体智能化会议室是集远程视频、讨论会议等诸报告于一体的智能化会议室，是公司的重要组成部分之一。

为了将集团公司会议室建设成一流的多煤体智能化会议室，根据高端视频会议室的功能要求，我们将整个会议的功能做如下定位：

远程视频会议系统、扩声系统、同声传译会议讨论系统、无线智能控制系统、大屏显示系统

远程视频会议系统：采用国际品牌、主流的远程视频会议硬件终端设备同时于网络为载体，H.320和H.323、SIP和H.323可实现不同协议终端之间的互通，让视频会议的远程传输、稳定、清晰、简单、易用，能够实现直观、可靠、便捷的会议效果，有更好的实时视频、音频效果，也有更好的临场感，以及强有力的会议控制。

会议讨论系统：主要采用手拉手样式的数字会议讨论发言系统,为会场提供现场的语言拾音功能以及摄像跟踪功能。

无线智能控制系统：使用简单的控制界面如：触摸屏，对整个系统采用统一规划,对会议室的所有设备,环境设备进行智能的控制，能让我们更快更便捷操作管理整个会议系统。

扩声系统：提供会场的音频放大输出，提供音视频信号的音源等功能扩声系统主要由三大部分组成：声源、中央控制处理设备、扬声器系统。

    ① 声源：主要包括会议话筒。
    ② 多路会议专用音频矩阵：是本系统的中央控制设备,可进行多路音频信号混合放大、切换,高低音调节,效果补偿控制,音量大小调整，放音使用；
    ③ 扬声器：整个扩声系统的音质及声场均匀度取决于扬声器的品质、布置方式现场环境。

大屏显示系统：依托视频矩阵信号分配技术的全彩LED大屏显示系统及投影机系统。采用多种显示模式的多媒体信号投影显示系统，将远程频视、电脑视频信号、DVD、摄像机采集的信号高清显示到投影幕布或LED大屏等显示系统。采用专业的视频采集系统,对整个与会过程进行图像,声音等信息进行采集。

二、系统概述
2.1  总体设计思想

集团公司会议室（大会议室1个、中会议室1个、小会议室2个、董事会议室1个）都属于多媒体远程视频会议室，扩声主要以语言扩声为主。考虑到以上因素我们选用扬声器，以保证足够的声压级和清晰度；远程视频会议终端选用的设备，通过合理设计使扩声与电声相辅相成。在视频系统方面，满足会议视频需求，以实现会议室的先进性、专业性。

根据这一领域的需求以及我们的实际工程经验，我们将整个会议系统分成以下几个子系统。

     ① 远程视频会议系统

     ② 音响扩声系统

     ③ 会议系统

     ④ 无线智能控制系统

     ⑤ 显示系统

2.2、系统设计功能
2.2.1大会议室（1间）－245平方米

满足远程视频会议、多媒体会议、培训大会、讲座、大型报告会、表彰大会等功能；

智能多媒体会议系统，实现了数字会议系统与中央控制系统的无缝连接，整合了包括音响扩声系统、会议讨论系统、自动跟踪摄像系统、大屏显示系统以及网络远程视频会议系统等多个子系统；在无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体，实现了会议的智能化管理。

智能多媒体会议系统的主要功能有：

智能会议室音视频系统解决方案

     ① 利用文字、图片资料、音视频素材、实物资料等进行演示

     ② 可以便捷上网，调用资料

     ③ 可以随意切换音视频源

     ④ 高品质音响还原，确保语音质量

     ⑤ 数字会议系统控制会议发言

     ⑥ 全彩LED在屏系统进行大屏幕显示

     ⑦ 远程会议系统进行异地内外部演示与会议

     ⑧ 中控系统进行集中控制管理

2.2.2中会议室（1间）－100平方米

满足远程视频会议、多媒体教学、中小型培训会、学术报告会等功能

智能多媒体会议系统，实现了多媒体音视系统与中央控制系统的无缝连接，整合了包括音响扩声系统、自动跟踪摄像系统、投影显示系统以及网络远程视频系统等多个子系统；在无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体，实现了多媒体会议的智能化管理。

智能多媒体培训的主要功能有：

     ① 利用文字、图片资料、音视频素材、实物资料等进行演示

     ② 可以便捷上网，调用资料

     ③ 可以随意切换音视频源

     ④ 高品质音响还原，确保语音质量

     ⑤ 投影系统进行大屏幕（或电子白板）显示

     ⑥ 远程会议系统进行异地内外部演示与培训

     ⑦ 中控系统进行集中控制管理

2.2.3小会议室（2间）－48平方米

满足远程视频会议、多媒体会议、研讨会议、培训大会等功能；

智能多媒体会议系统，实现了数字会议系统与中央控制系统的无缝连接，整合了包括音响扩声系统、会议讨论系统、自动跟踪摄像系统、投影显示系统以及网络远程视频会议系统等多个子系统；在无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体，实现了会议的智能化管理。

智能多媒体会议系统的主要功能有：

     ① 利用文字、图片资料、音视频素材、实物资料等进行演示

     ② 可以便捷上网，调用资料

     ③ 可以随意切换音视频源

     ④ 高品质音响还原，确保语音质量

     ⑤ 数字会议系统控制会议发言

     ⑥ 投影系统进行大屏幕显示

     ⑦ 远程会议系统进行异地内外部演示与会议

     ⑧ 中控系统进行集中控制管理

2.2.4董事会议室（1间）－35平方米

满足远程视频会议、董事会议、多媒体会议、研讨会议等功能；

智能多媒体会议系统，实现了数字会议系统与中央控制系统的无缝连接，整合了包括音响扩声系统、会议讨论系统、自动跟踪摄像系统、投影显示系统以及网络远程视频会议系统等多个子系统；在无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体，实现了会议的智能化管理。

智能多媒体会议系统的主要功能有：

     ① 利用文字、图片资料、音视频素材、实物资料等进行演示

     ② 可以便捷上网，调用资料

     ③ 可以随意切换音视频源

     ④ 高品质音响还原，确保语音质量

     ⑤ 数字会议系统控制会议发言

     ⑥ 投影系统进行大屏幕显示

     ⑦ 远程会议系统进行异地内外部演示与会议

     ⑧ 中控系统进行集中控制管理

2.3、系统设计技术标准及规范

本会议厅扩声方案的设计依据参照中华人民共和国行业标准，具体依据如下：

《厅堂扩声特性测量方法》GB/T4959-1995

《声系统设备互连的优选配接值》GB14197-93

《剧场建筑设计规范》JGJ 57-2000   J6-2001

《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93

《厅堂混响时间测量规范》GBJ76-84

《民用建筑电器设计规范》JGJ/T16-92

《电子调光设备无线电骚扰特性限值及测量方法》

《厅堂扩声系统声学特性指标》

《72/23/EEC低压电气检测标准》

《EEC CE检测标准》

《EN60598-1总体要求和测试标准》

2.4、系统设计原则

1. 先进型性原则

采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。

2. 实用性原则

能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。

3. 可扩充性、可维护性原则

要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。

4. 经济性原则

在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。

2.5、系统设备选型原则

     ① 用的器材，以及有绝对优秀技术支持能力的厂家，以保证设计指标的实现和系统工作的可靠性。

     ② 基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。

     ③ 选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。

八、电源电力系统要求

1、电源负荷要求

　　扩声系统交流电源的负荷应符合中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第3.1.1.1条所规定的二级负荷标准。

2、扩声系统电源应从变配电所内的低压配电屏（柜）供给二路独立电源，与扩声控制室配电箱（柜）内互投。配电箱（柜）对扩声用功放设备采用单相三线制（L＋N＋PE）放射式供电。

3、扩声设备的电源应由不带可控硅调光负荷的照明变压器供电。当照明变压器带有可控硅调光设备时，应根据情况采取下列防干扰措施：

（1）可控硅调光设备自身具备抑制干扰波的输出措施，使干扰程度限制在扩声系统设备允许范围内。

（2）引至扩声控制室的供电电源干线不应穿越可控硅调光设备的辐射干涉区。

（3）引至调音台或前级控制台的电源应插接单相隔离变压器。

4、引至调音台或前级信号处理机柜、功放设备等交流电源的电压波动超过设备规定时，应加装自动稳压装置。

5、扩声控制室应设保护接地和工作接地，具体要求按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16－92中第21.6.4条所规定的原则处理。具体要求如下：

（1）单独设置专用接地装置，接地电阻不应大于4欧姆。

（2）接至共同接地网时，接地电阻不应大于1欧姆。

（3）工作接地应构成系统一点接地。

接地的具体做法应符合中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16－92中第14章的规定。
