讨论型手拉手会议扩声系统概况
传统的会议系统,一般采用会议话筒或者无线话筒,配以扩声系统(专业功放和会议音箱)即可完成会议扩声任务。当有多人需要同时发言时,
往往把话筒进行传递。如果要多人发言,就必须多备几只话筒。在电路结构上,传统的会议系统的话筒是放射状连接,即话筒线从调音台开始,有
几只话筒就放几根话筒线接到末端的话筒上。放射状结构在实际使用时,由于每只话筒一根线连接与调音台,所以围绕调音台出来的线又多又杂,
平时容易拉扯、缠绕、打结,不易管理;出现故障后检修也相对麻烦。传统会议系统的好处是:一路话筒出现故障,不影响其它话筒使用。
讨论型手拉手会议扩声系统,它采用话筒首尾串联连接的方式,即第一只话筒接到会议主机后,从第一只话筒引出一根线接上第二只话筒,然后
从第二只话筒引出一根线接到第三只话筒,依次串联几十个,因此得名手拉手会议系统;所有话筒采用幻象电源供电。
讨论型手拉手会议扩声系统结构组成
讨论型手拉手会议扩声系统的扩声部分和传统的会议系统相同,所不同的是会议话筒和会议主机部分。讨论型手拉手会议扩声系统由会议主机
(也称中央处理器)、主席单元、代表单元、分支连接线组成。讨论型手拉手会议扩声系统的优点:采用串接连接,接线简单,有互控功能;
讨论型手拉手会议扩声系统用户需求
整个全数字多媒体会议室系统,要充分满足其使用功能要求。充分考虑到系统今后的使用方式及使用功能后应具备以下功能:
1、会议室扩声系统:扩声系统是会议场所必须的系统,根据厅堂不同的使用功能采用不同的音箱组合及搭配形式,其设计达到甲方的要求及国
家的一级标准。
2、手拉手会议系统(会议室讨论发言系统):采用数字会议系统,可设置多种发言模式,可扩展成视频跟踪会议系统及会议表决系统。
3、视频显示和切换系统:根据厅堂的大小及要求配备相应的投影显示设备以及切换设备,使多种视频信号、VGA/RGB信号都可以通过投影机
显示到正投影幕或背投影幕上。
讨论型手拉手会议扩声系统功能说明
会议室,长12米、宽8米、建筑面积96平方米,圆桌型会议设计,共有30个座位,可同时容量30个人进行会议。可作为大中型讨论会议场所等
使用需求。主要设计音响扩声系统、会议讨论系统、投影显示系统。
会议发言系统采用帝琪先进的手拉手会议系统,该数字会议系统采用手拉手方式进行组网,在会议室会议台安装讨论发言单元,发言单元有主
席单元和代表单元组成,发言单元通过8芯会议线与系统主机进行连接并受其管理,系统主机具有主席优先、自由讨论、限制讨论等多种工作模式,
会议室设计会议系统一套,包含:会议主机1台,主席单元1台,代表单元29台;功能实现如下:
1、实现会议发言功能,采用多个鹅颈会议话筒用于会议发言;
2、流动性发言功能,采用多个无线手持话筒,可用于主持人会议主持或用于现场观众区进行流动性发言提问;
3、演示性发言功能,采用无线领夹式话筒,这样可以空出双手,进行演示性发言利于表达;

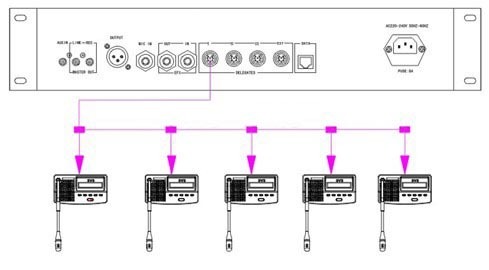

会议主机和发言单元连接。会议主机一般放置于机柜内,发言单元放置在会议桌上,因此从机柜到会议桌需要有一根会议主线用于连接会议主
机和发言单元,会议主线连接第一个发言单元后其他发言单元依次用T型线连接,具体连接方式如下图:
